RNX-Montagesystem

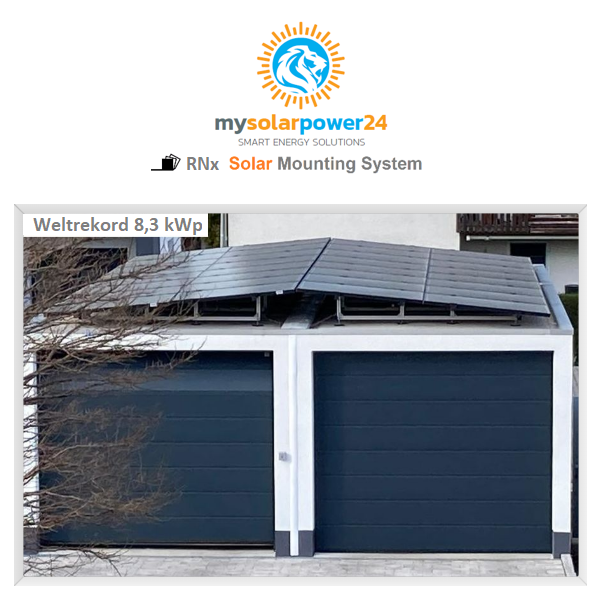

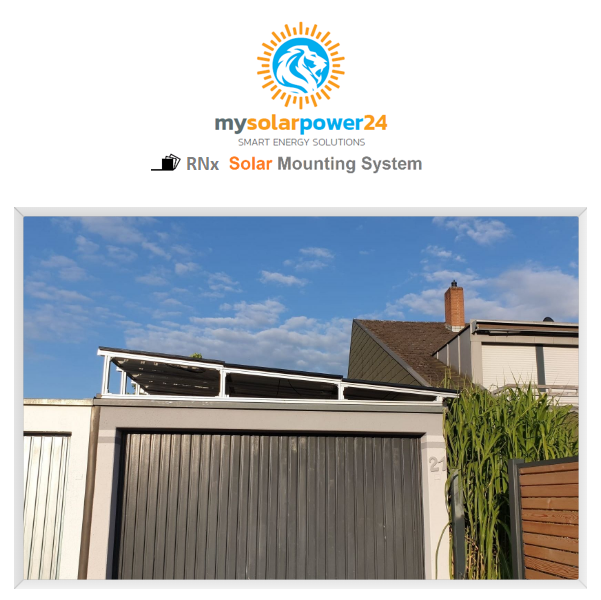

Im Hinblick auf die kommende Elektromobilität macht es einen Sinn Flachdächer von Garagen zur Erzeugung von Solarstrom zu nutzen. Da dies mit herkömmlichen Montagesystemen so gut wie nicht möglich war, haben wir ein sehr flexibles und hochwertiges System entwickelt, welches zugleich für den Garten und an Fassaden verwendet werden kann.

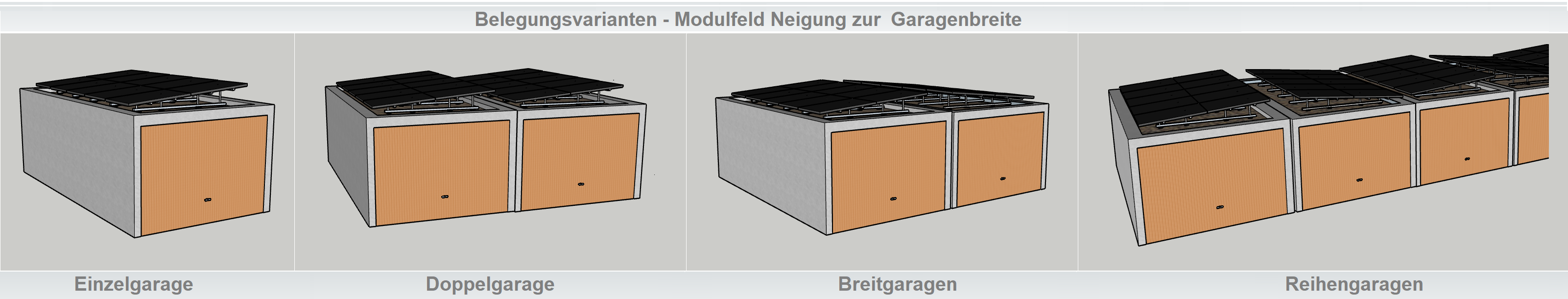

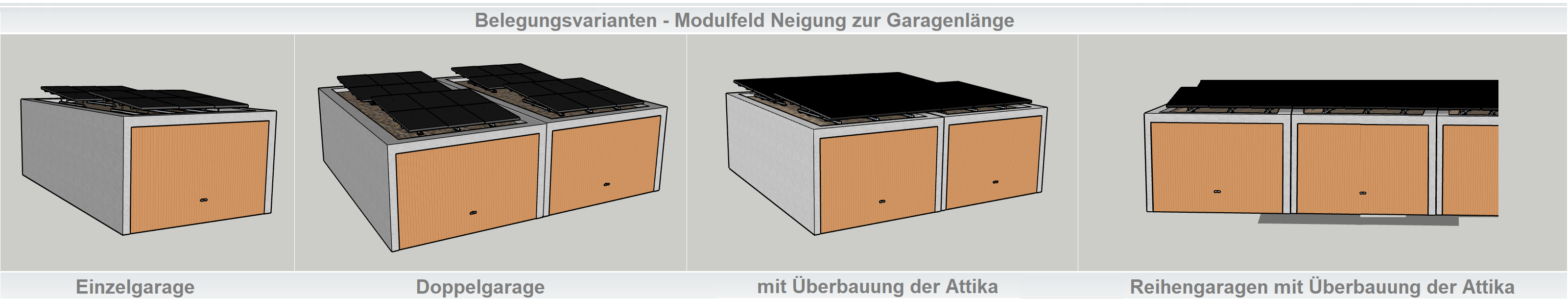

Flexibel in der Ausrichtung und Neigung!

RNX steht für Richtung und Neigung X-beliebig. Dass heißt, dass sich das Montagesystem in alle 4 Gebäuderichtungen neigen lässt und zugleich der Neigungswinkel individuell  gewählt werden. Der Standard-Neigungsgrad beträgt 6 Grad. Ein individueller Neigungswinkel kann ohne Aufpreis realisiert werden.

Voll- und Teilrahmen für rahmenlose und gerahmte Module

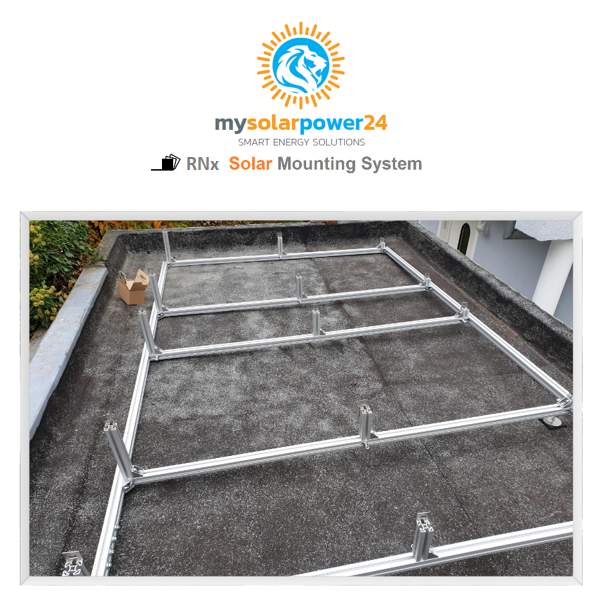

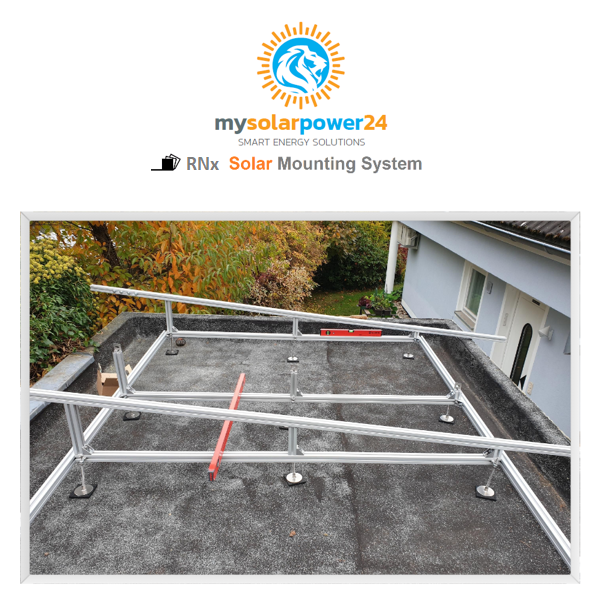

Wir liefern unser RNX-Montagesystem als Voll- und Teilrahmensystem welches aus hochwertigen Profilen besteht und vor Ort nur zusammengeschraubt werden muss. Alle dafür benötigten Teile sind Bestandteil des Komplett-Bausatzes.

Modular in der Gestaltung der Modulfeldgröße!

Unser durchdachtes Kit-System ist die Basis für eine flexible Modulfeld Gestaltung. Egal ob sie die Module im Hoch– oder Querformat, je nachdem was für ihre Fläche am besten passt, stellen wir das Modulfeld für das von ihnen gewünschte Modul mit den dafür benötigten Kits zusammen.

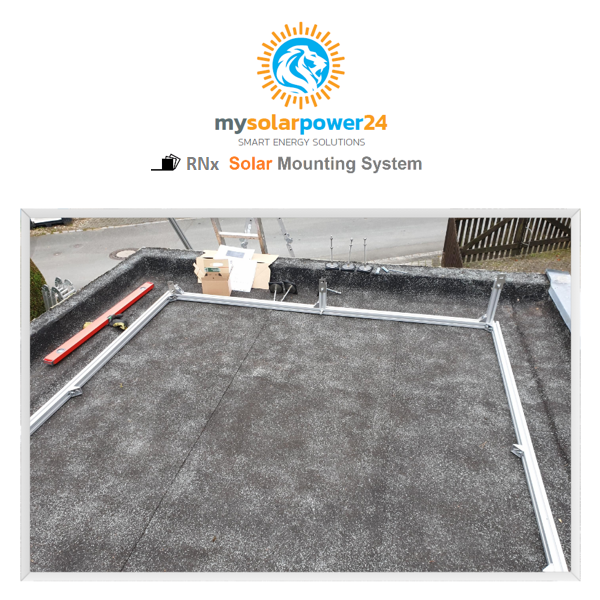

Vorgefertigtes KIT-System

Eine weitere Besonderheit ist das KIT-System bestehend aus Start- und Erweiterungskit mit dem sich nahezu alle gewünschten Modulfeldvarianten realisieren lassen, ohne dass dafür ein Profil zugeschnitten werden muss. Alle Teile lassen sich vor Ort mit einfachen Werkzeugen zusammenschrauben.

TOP Lösung für kleine Flächen!

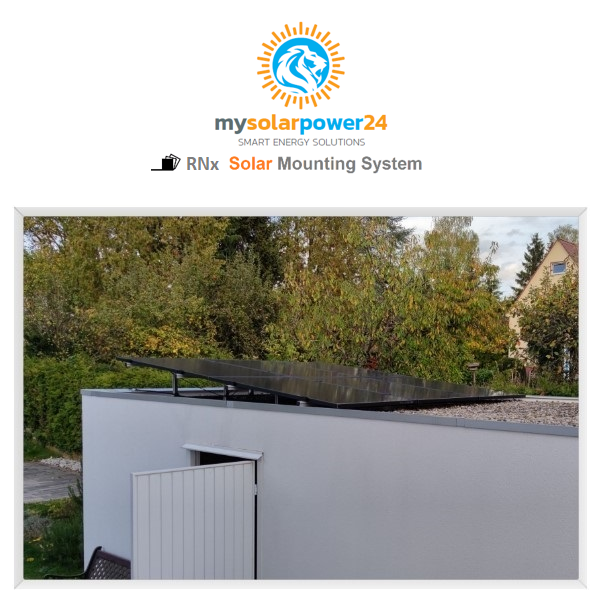

Abb. 2 Modulreihen a. 6 Module (6 x 2,60 m)

Ein Modulfeld beginnend mit 2 Module lässt sich im Hochformat bis auf 9 Module horizontal und mit einer zweiten Reihe auf 18 Module erweiteren. Im Querformat sind 3 Reihen a. 8 Module also 24 Module möglich. Darüber hinaus bieten wir auch Sonderlösungen an.

Zwei Rahmenvarianten

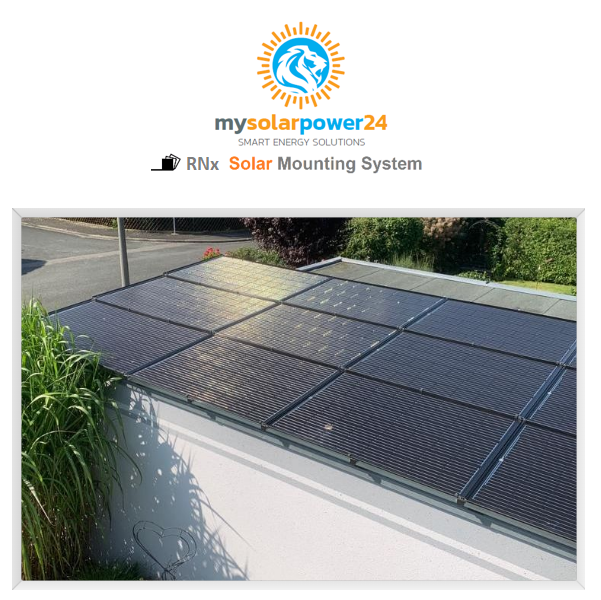

Egal ob rahmenlose oder gerahmte Module, wir haben dafür die passende Lösung. Das RNX-Vollrahmensystem ist für rahmenlose Module die auf dem Carport, der Veranda oder Pergula eingesetzt werden können. Dieses System lässt sich auch nachträglich auf bereits bestehende Unterkonstruktionen montieren.

Das RNX-LIGHT ist als Teilrahmensytem für gerahmte Module geeignet und kommt auf Flachdächer, im Garten und an der Fassade zum Einsatz.

Viele andere Anwendungsmöglichkeiten!

Neben den Flachdächern von Haus und Garage eignet sich diese Lösung für den Garten oder ein bereits vorhandenes Carport, bzw. eine Pergula auch für kleine Fassaden. Das Rahmensystem lässt sich auch auf vorhandene Holzkonstruktionen befestigten. Sprechen sie uns an, wir entwickeln Lösungen!

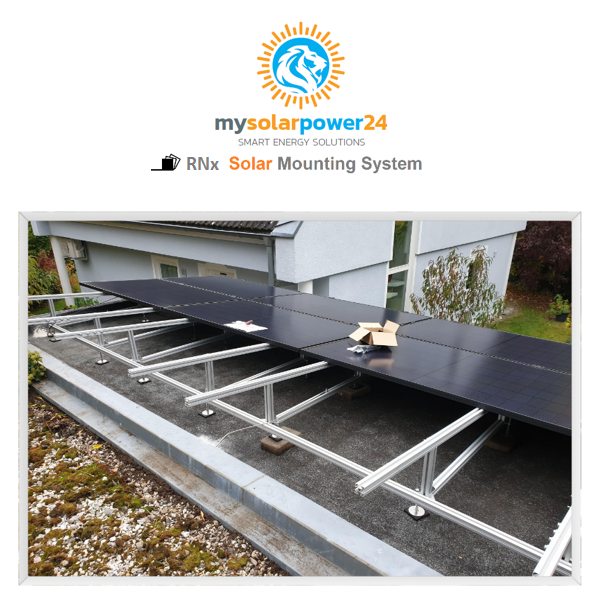

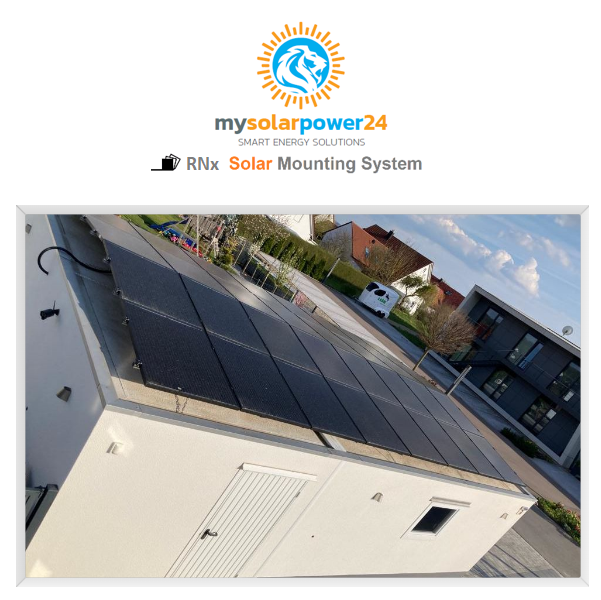

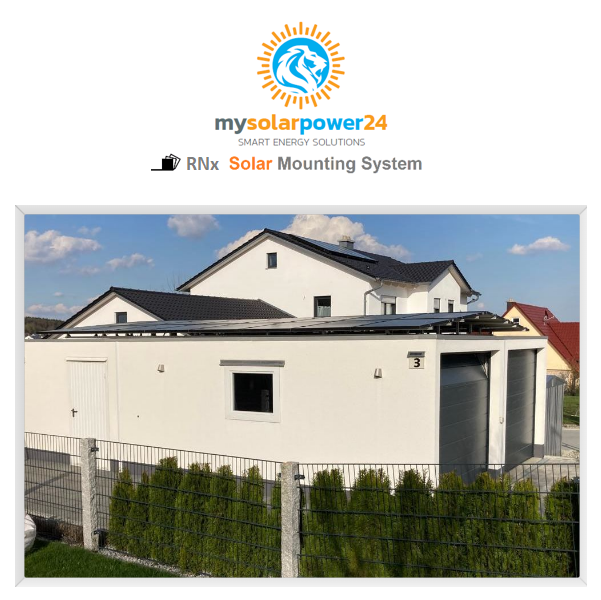

Flachdach & Garten

Für die Verwendung des RNX-Rahmensystems auf dem Flachdach oder im Garten haben wir spezielle Stützfüsse entwickelt, die je nach Anforderung unterschiedlich Funktionen erfüllen.

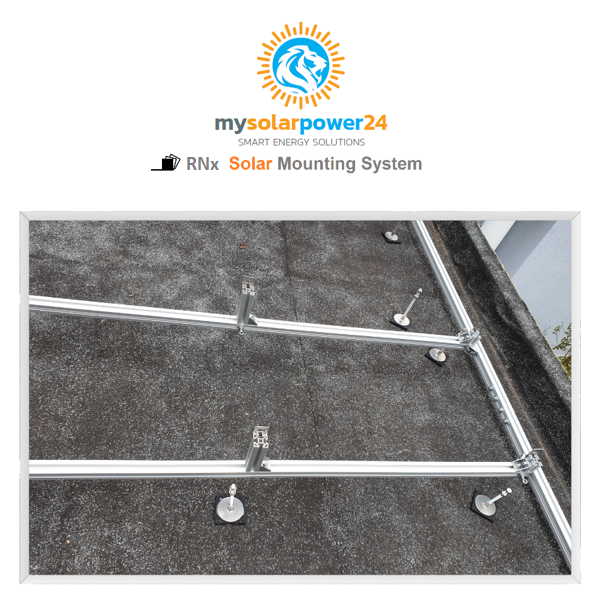

Verschiedene Stützfüsse zur Auswahl!

Für jede Anforderung bzw. jeden Untergrund die richtig Lösung. Unsere Komplett-Bausätze für Garagen mit Flachdach oder den Garten sind ohne Füsse kalkuliert, weil wir je nach Anforderungen verschiedene Füsse zur Auswahl anbieten. Die Aufpreise der hier aufgezeigten Varianten finden sie im Shop unter Zubehör. Beachten sie bei der Bestellung das je Modul zwei Füße erforderlich sind.

Polyetylen-Fuss

Der Universal-Fuss dient nur dazu das Rahmensystem zu tragen und hat aufgrund seiner Grösse und seines geringen Gewichtes keine Ballastierfunktion. Er eignet sich bis Schneelastzone II.

Edelstahl-Fuss mit Gummibelag

Der Edelstahl-Fuß mit einem Durchmesser von 8 cm hat keine Ballastierungsfunktion und eignet sich besonders für Blechdächer.

Betonstein-Fuß

Die benötigten Betonsteine 25 x 25 x 5 cm sind nicht Bestandteil des Komplett-Bausatzes und müssen deshalb Vorort Bauseits besorgt werden. Dabei handelt es sich um handelsübliche Pflastersteine die nahezu in jedem Baumarkt erhältlich sind. Diese müssen Vorort gebohrt und der mitgelieferte Stahlanker eingesetzt werden. Gegen Aufpreis liefern wir die Betonsteine vorinstalliert mit dem Komplett-Bausatz mit. Den Preis finden sie im Shop unter Zubehör. Beachten sie das für jedes Modul zwei Steine benötigt werden. Desweiteren ist zu beachten das ein Betonstein ca. 10 kg Eigengewicht hat und Systemgewicht z.B. bei einer Einzelgarage auf ca. 500 kg (12 Module plus Rahmen a. 20 kg + 24 Betonsteine a. ca. 10 kg) erhöhen.

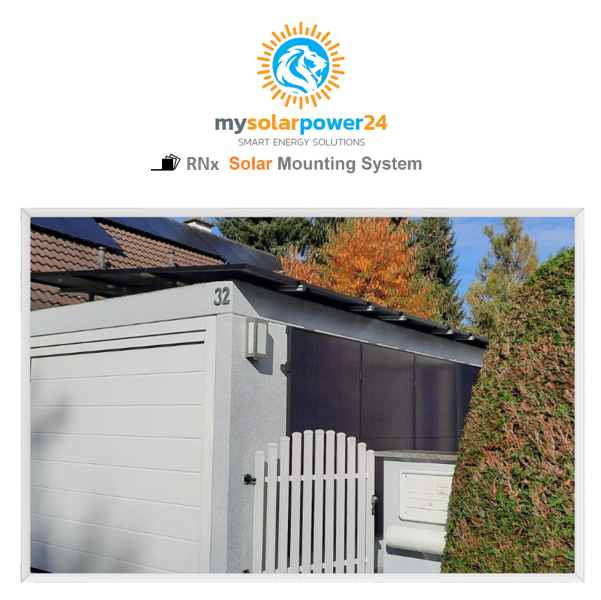

Fassade

Zur Ergänzung von Dachanlagen lässt das RNX-Montagesystem zur Montage der Module an Fassaden sowohl im Hoch- als auch im Querformat verwenden. Die Modulfeldgröße lässt sich auch dafür nahezu beliebig zusammenstellen.

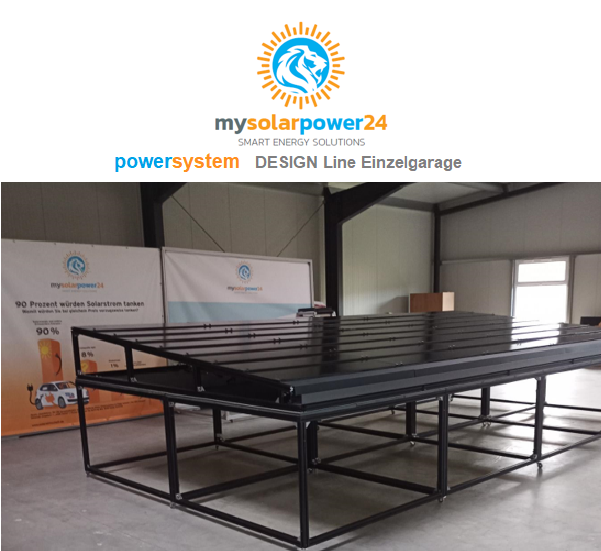

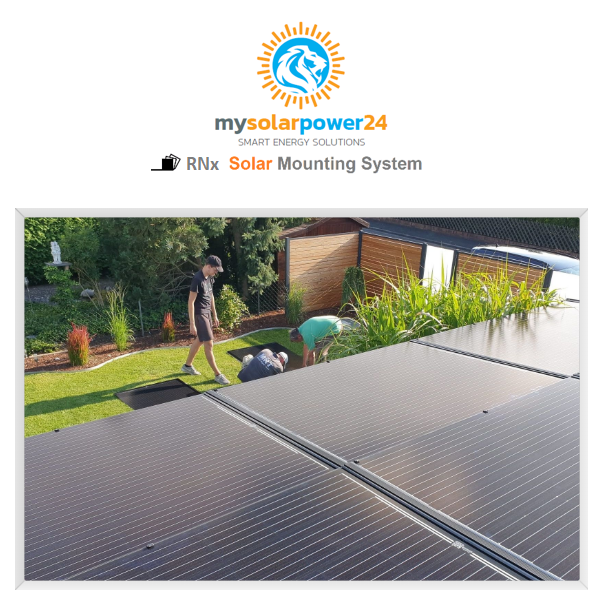

Carport & Veranda bzw. Pergula

Speziell dafür haben wir ein Rahmensystem entwickelt in das rahmenlose Module eingeschoben werden. Die Modulneigung ist dadurch auf zwei Richtungen beschränkt. Der Neigungswinkel passt sich an die verwendete oder bereits vorhandene Unterkonstruktion an.

Einfach zu installieren!

Unter einfach zu installieren verstehen wir das jeder halbwegs geschickte Mensch  die genau vorgefertigten Teile mit einfachen Werkzeugen zusammenschrauben kann. Eine gut geschriebene Montageanleitung ist für uns selbstverständlich und im Falle des Falles steht ihnen ein Fachmann auch telefonisch zur Verfügung.

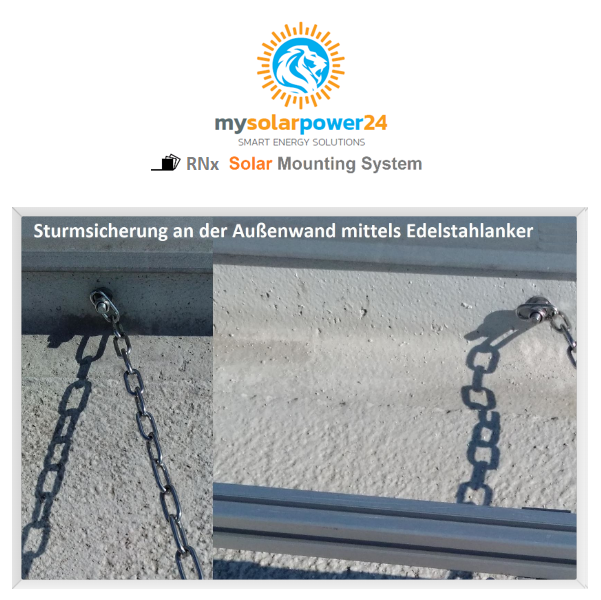

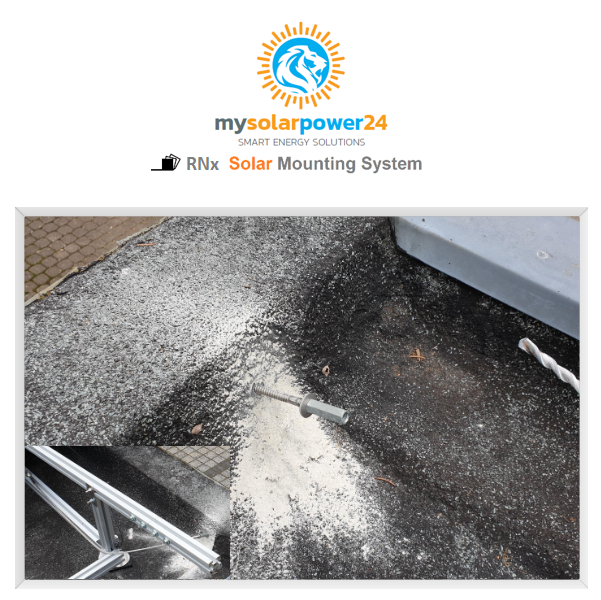

Verschiebesicherung

Für die Flachdach und Gartenlösung haben wir eine Verschiebesicherung entwickelt, die bei Sturm vor Schäden schützt. Selbst Betonsteine als Balast reichen nicht aus um das Modulfeld bei Sturm vor Verschiebung bzw. Abheben zu schützen. Mit unserem Sicherungsset kann das Modulfeld samt Stützfüssen an je der Ecke doppelt fixiert werden. Das Verschiebesicherungsset ist Bestandteil der Komplett-Bausätze für Flachdächer und den Garten.
